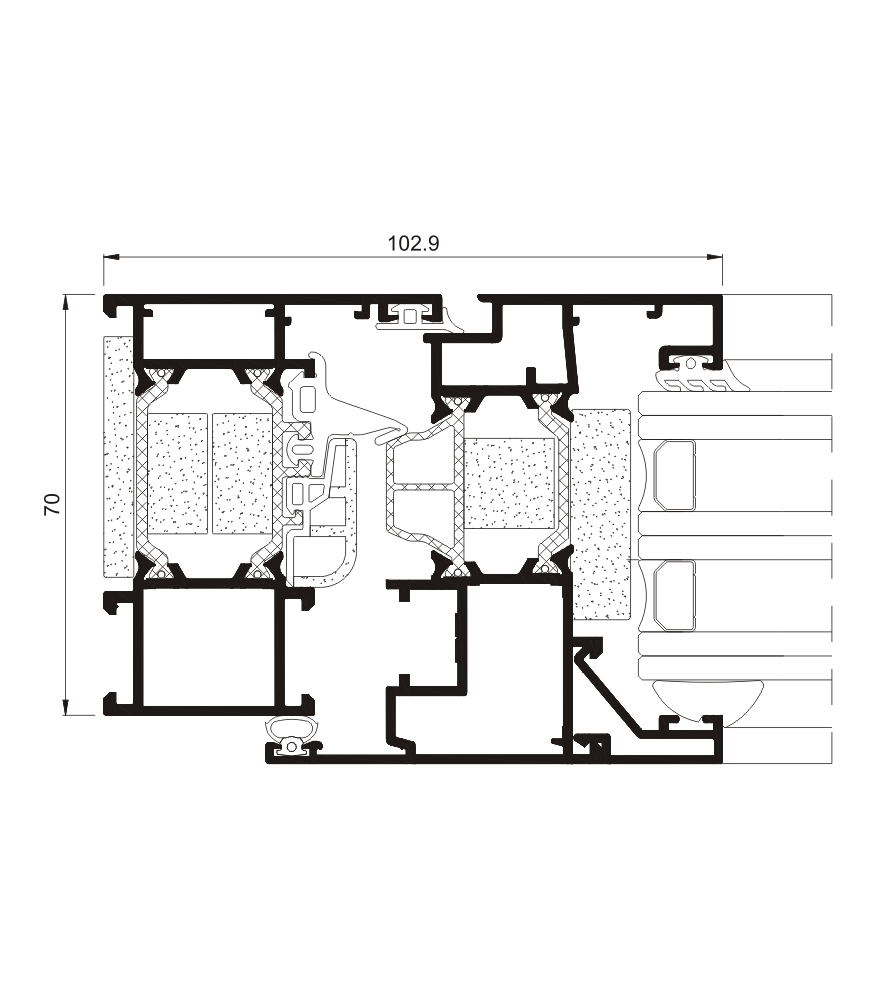

Pántový systém s drážkou C16 štandard so 70 mm konštrukčnou hĺbkou rámu, ktorý dovoľuje optimalizovať prácu šetrením výrobného času každého okna umožnením montáže kovaní krídla a rámu len za 5 minút.
Vďaka výbornej kombinácii hliníkových profilov, 35 mm tubulárnych polyamidových tyčí a tubulárnych tesnení z E.P.D.M je hodnota súčiniteľa prestupu tepla systému od 0.9 W/m²K. Systém polyolefinovej peny zlepšuje jeho tepelné vlastnosti.
Veľká kapacita zasklenia, až 55 mm, poskytuje tomuto systému možnosť použitia skiel veľkej hrúbky a tým vynikajúce tepelné a akustické vlastnosti

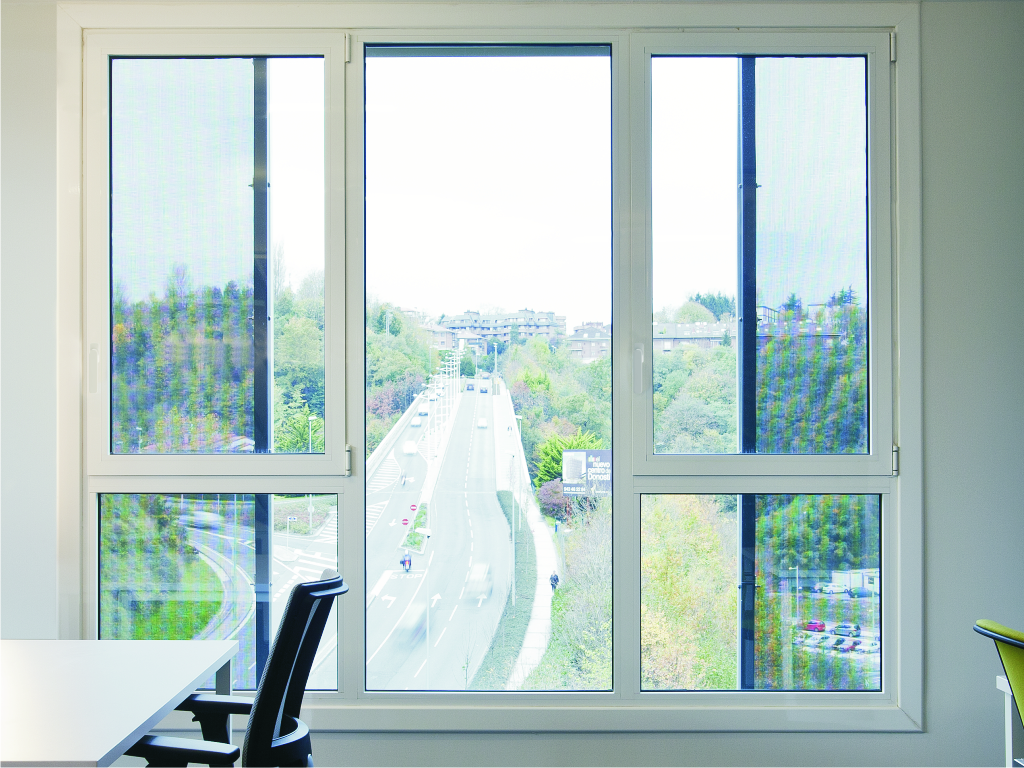

Galéria realizácií
Technické údaje
Maximálne zasklenie: 55 mm
Možnosti otvárania
Vnútorné otváranie: otváravé, otváravo-sklopné, sklopno-posuvné, a sklopné.
Časti
Rám – 70 mm / Krídlo – 78 mm
Hrúbka steny profilov
Okno: 1,3 mm
Šírka polyamidovej vložky
Rám 35 mm / Krídlo 30 mm
Maximálne rozmery
Šírka (L) = 1500 mm
Výška (H) = 2600 mm
Maximálna hmotnosť/krídlo: 150 Kg
Konzultovať hmotnosť a maximálne rozmery podľa typu.
Povrchové úpravy
- Možnosť dvojfarebnosti
- Lakované farby (RAL, metalické a textúrované)
- Lakované imitácie dreva
- Antibakteriálne lakovanie
- Eloxovanie
Súčiniteľ prestupu tepla
Uw od 0,9 (W/m²K)
Konzultovať typ, rozmery a sklo
Zvuková izolácia
Rw=46 dB
Prievzdušnosť
(EN 12207): Trieda 4
Vodotesnosť
(EN 12208): Trieda E1500
Odolnosť proti vetru
(EN 12210): Trieda C5
Skúška na referenčnom okne 1,23 x 1,48 m, 2 krídla
Certifikácia DTA laboratória CSTB
Ref. 6/17-2363
