Posuvný systém s prerušeným tepelným mostom a s pokročilým dizajnom, ktorý dovoľuje maximálne presvetlenie miestnosti. Cieľom tohto elegantného dizajnu je dosiahnuť čo najväčší povrch prechodu slnečného svetla zasklením s minimálnym podielom a viditeľnosťou rámov. Hliníkové profily tvoria len 9 až 14% z celkového povrchu.

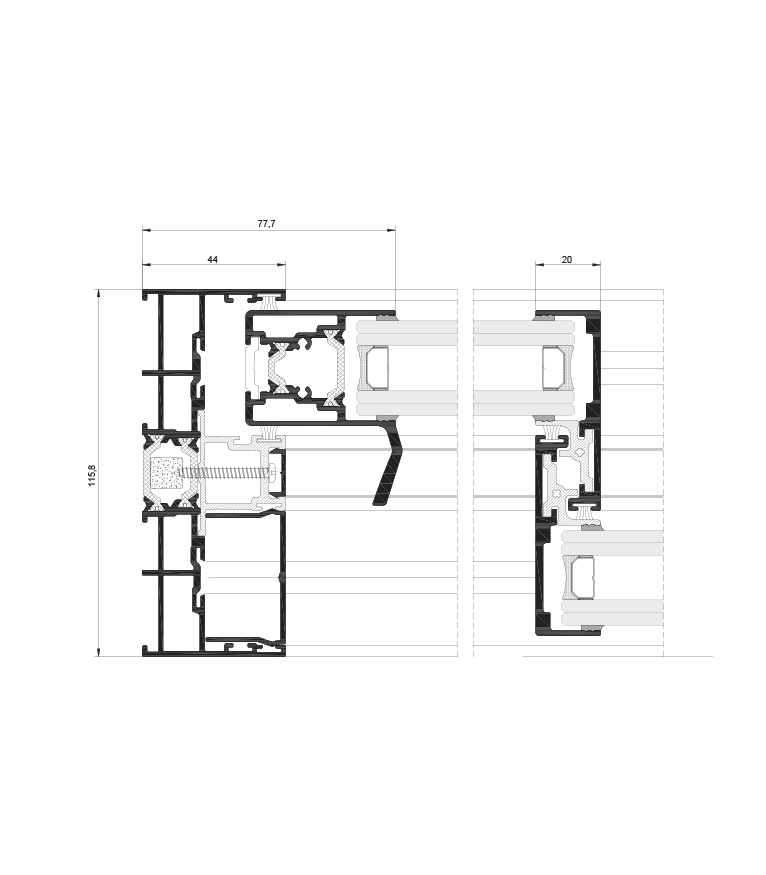

Pohľadová šírka profilov v stredových spojoch je len 20 mm, v bočných častiach 77 mm a spodných/vrchných častiach 57 mm. Rámy: spodné, vrchné a bočné je možné zapustiť.

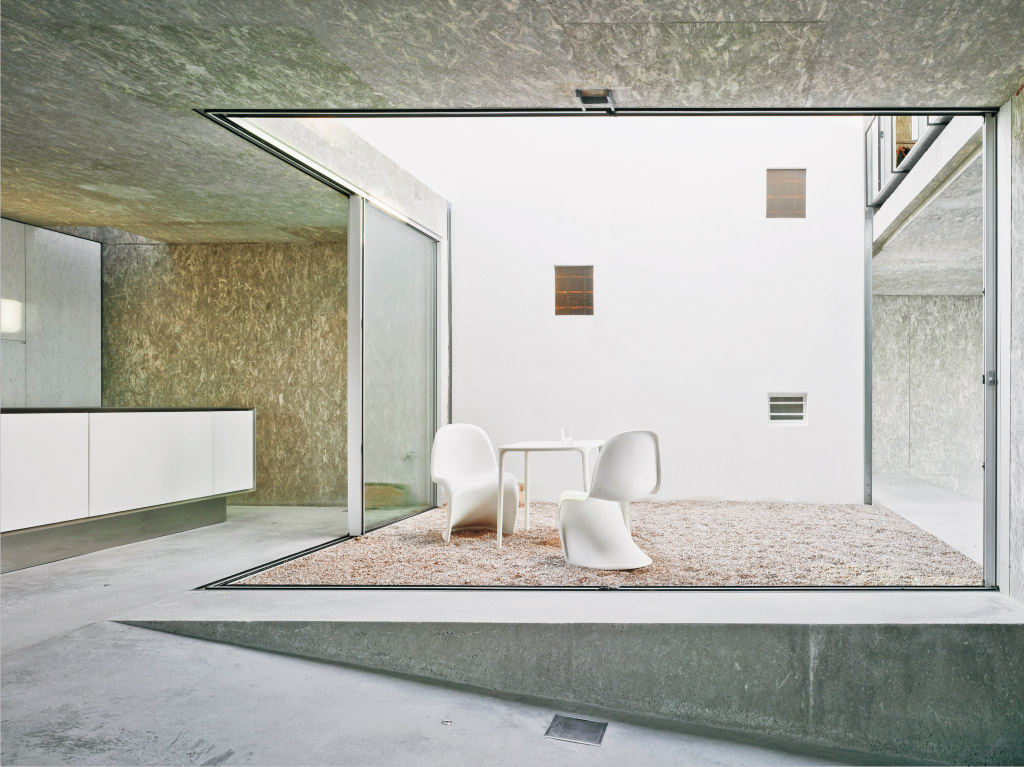

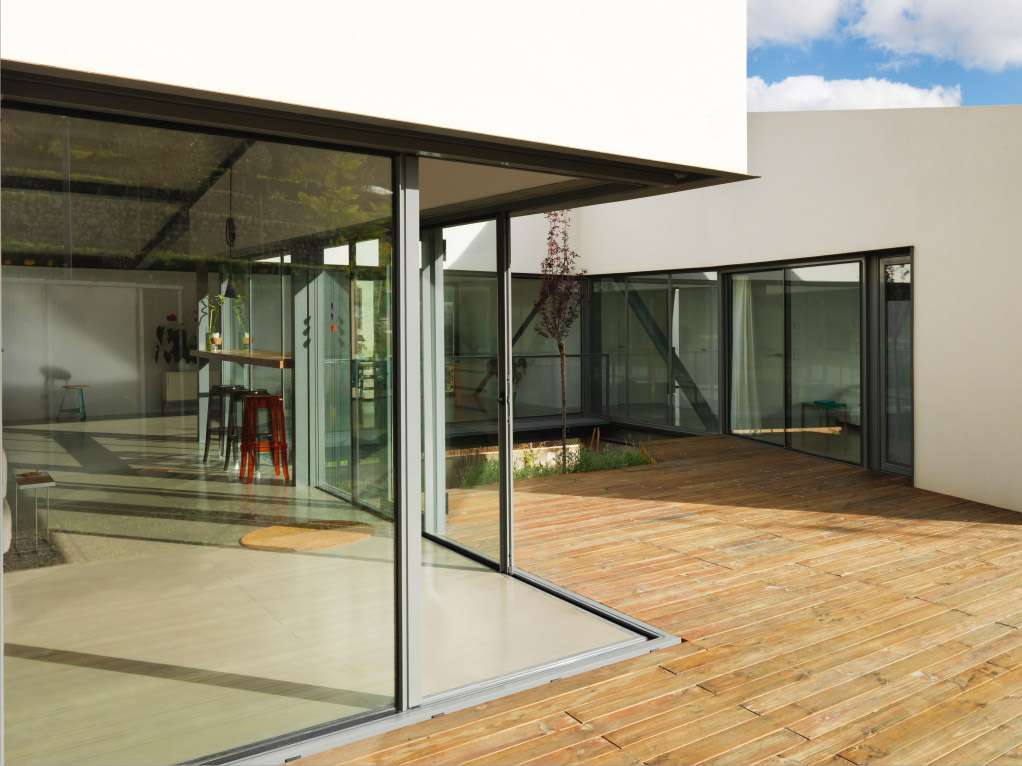

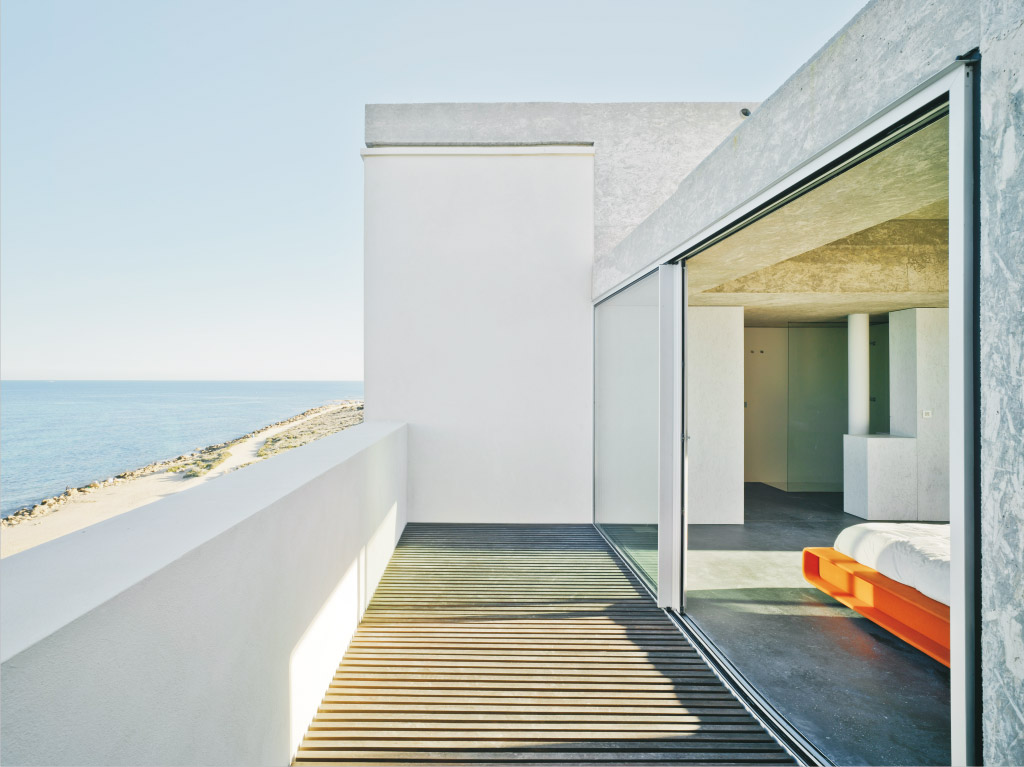

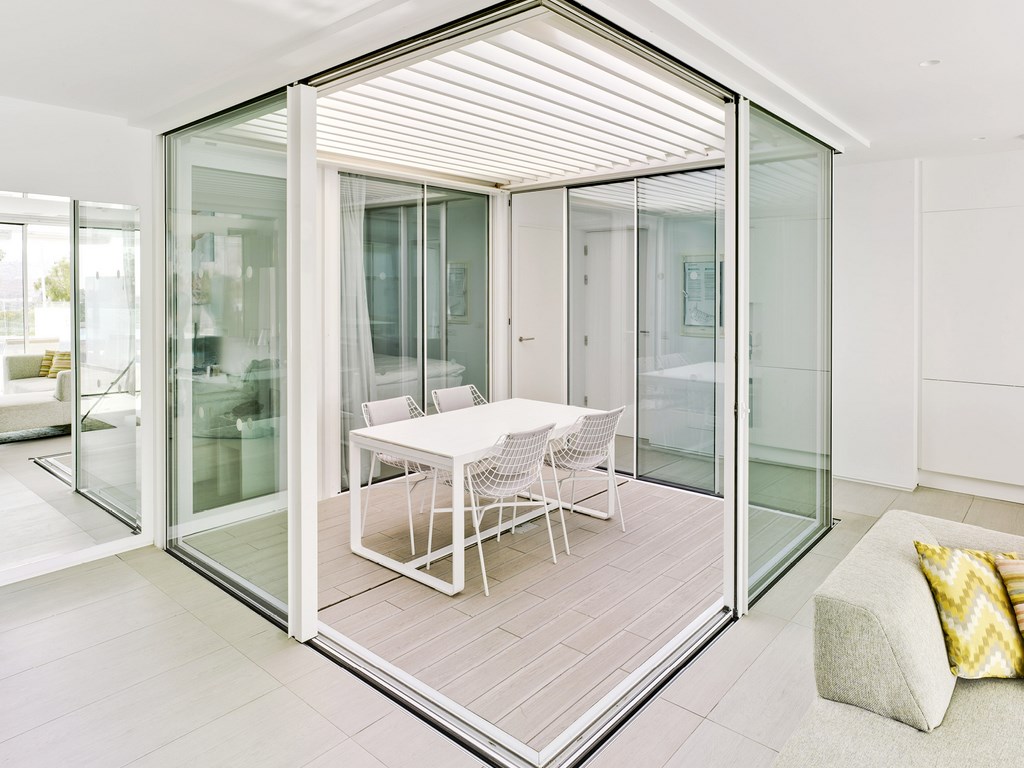

Možnosť spojenia krídel v rohoch v 90°uhle bez okenného rámu.
Vo svojej jednokoľajovej verzii, pozostáva z fixného rámu a krídla, kde je koľajnica skrytá vo fixnom ráme.
Začleňuje novú verziu: 2 a 3 koľajovú, ktorá dovoľuje zaradiť do montáže oceľovú koľajnicu. Tá poskytuje hladší sklz, väčšiu nosnú podporu (až 320 Kg/krídlo) a dlhšiu trvanlivosť.
Systém s tradičným procesom montáže sa skladá s obvodového rámu a krídla spojeného na tupo, čo umožňuje demontáž krídla v prípade rozbitia skla, poškodenia hliníkového profilu atď. Obsahuje viac -bodový zámok na každé tiahlo.

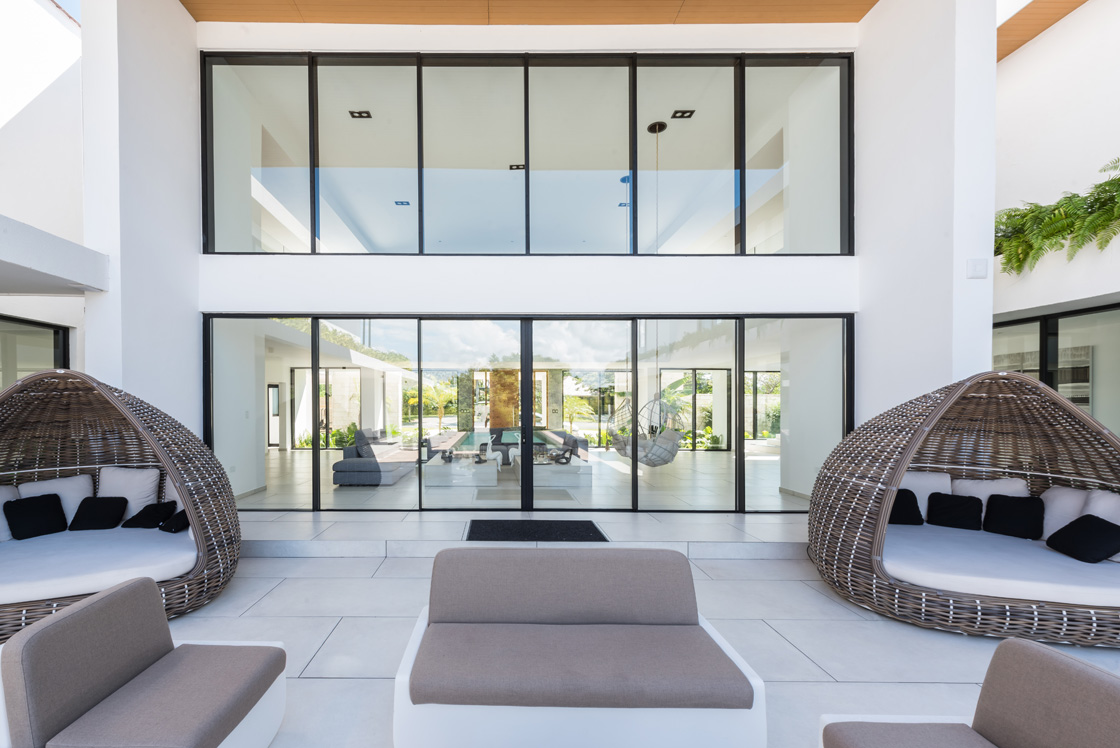

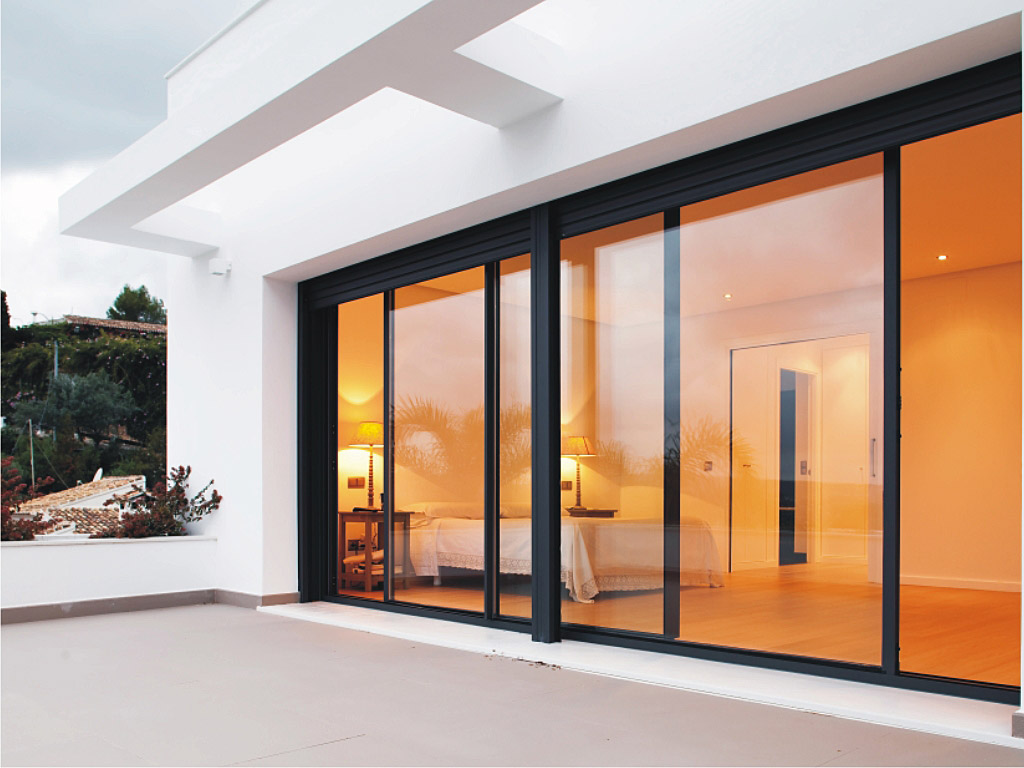

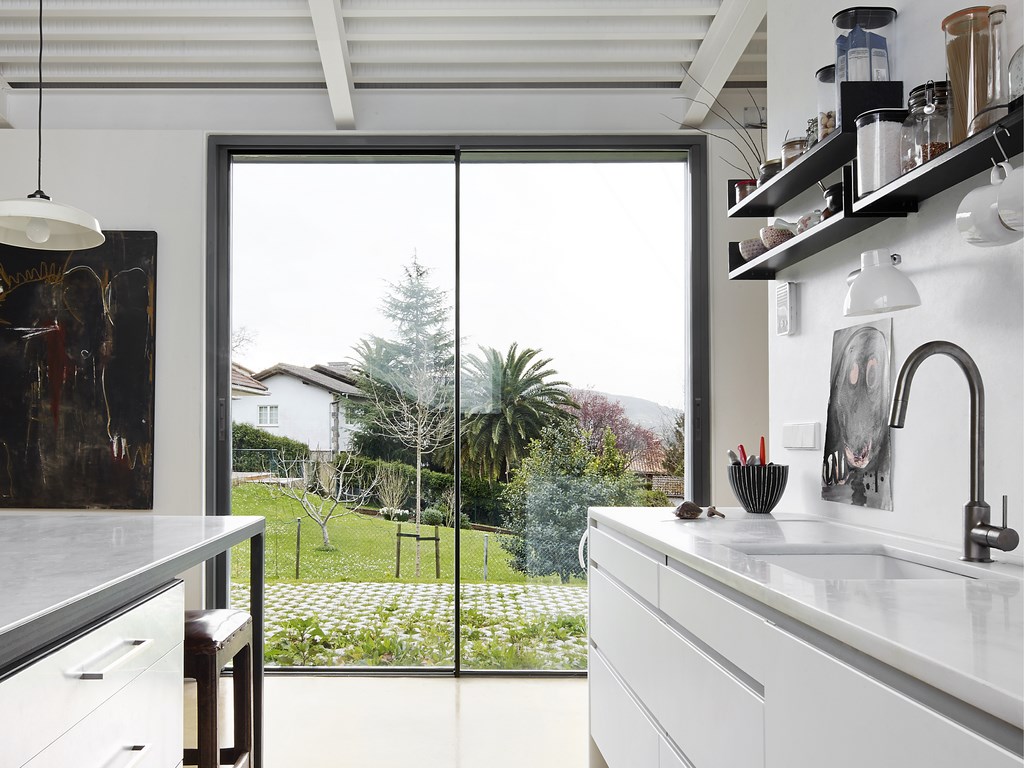

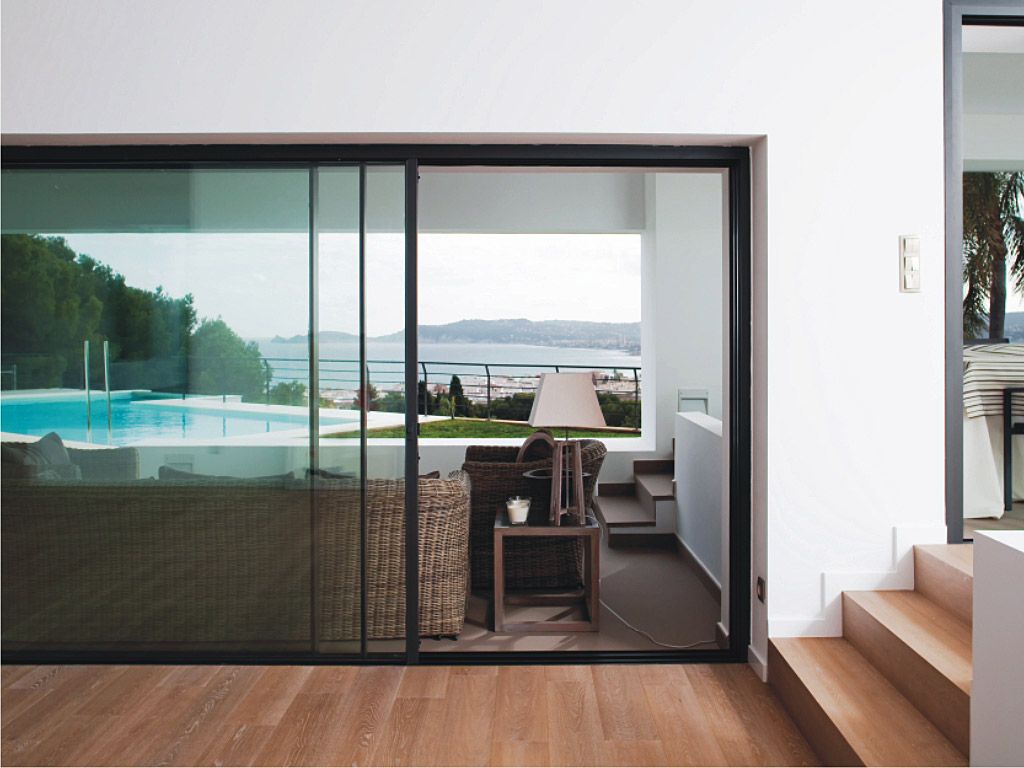

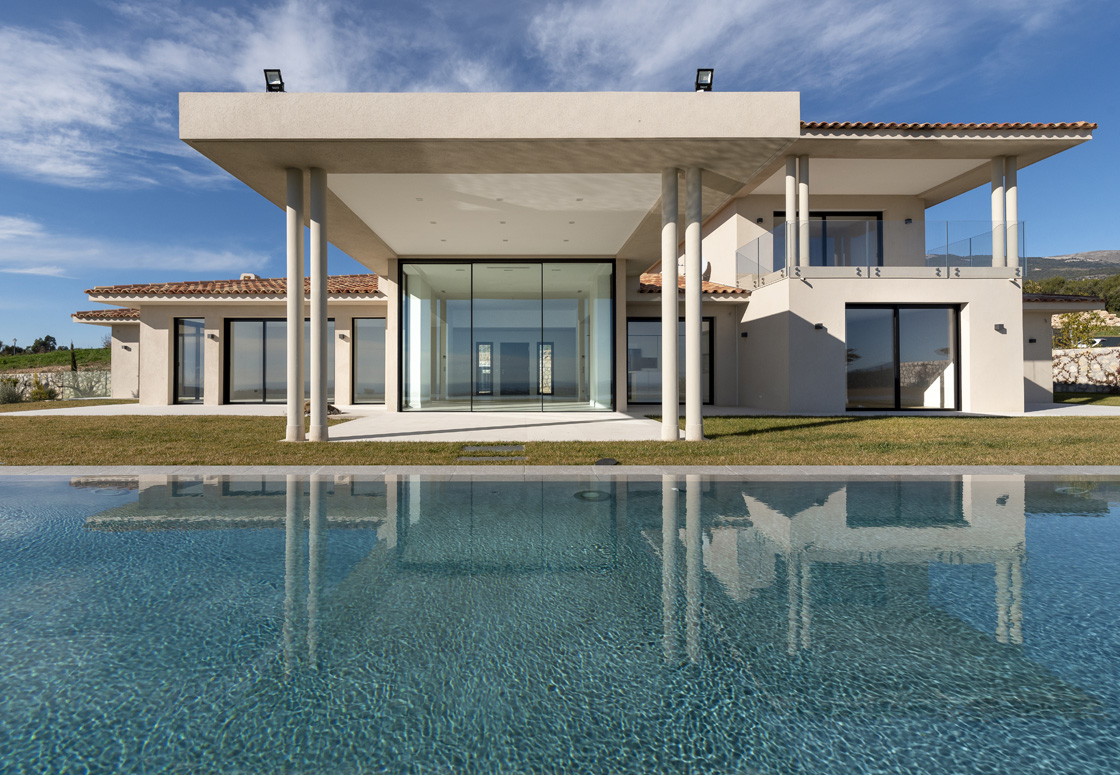

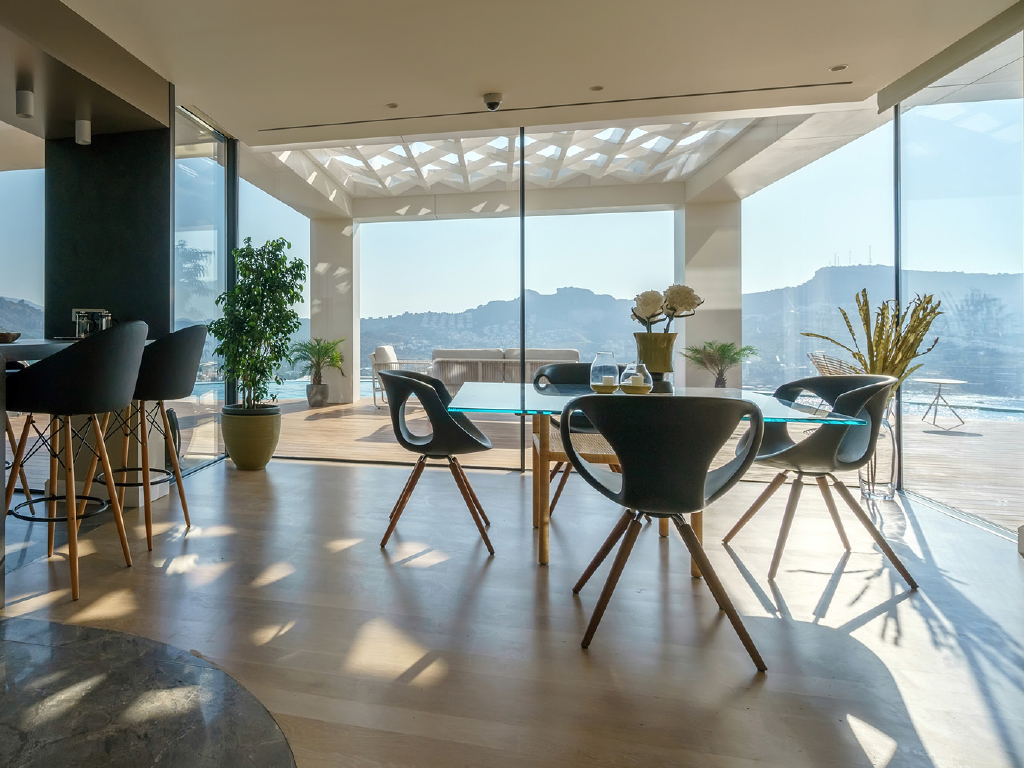

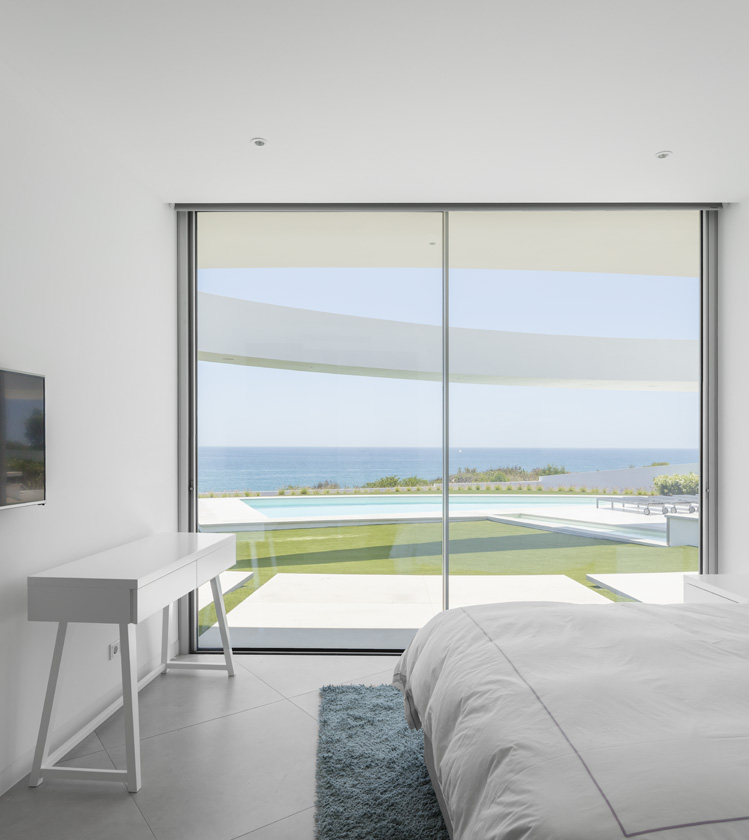

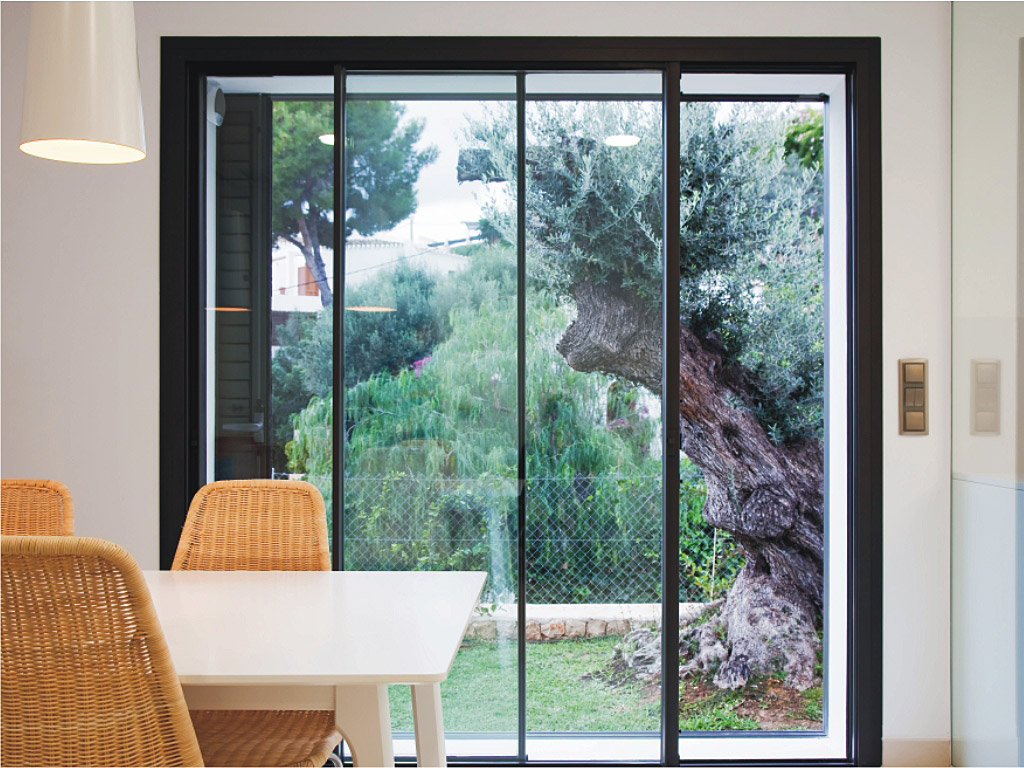

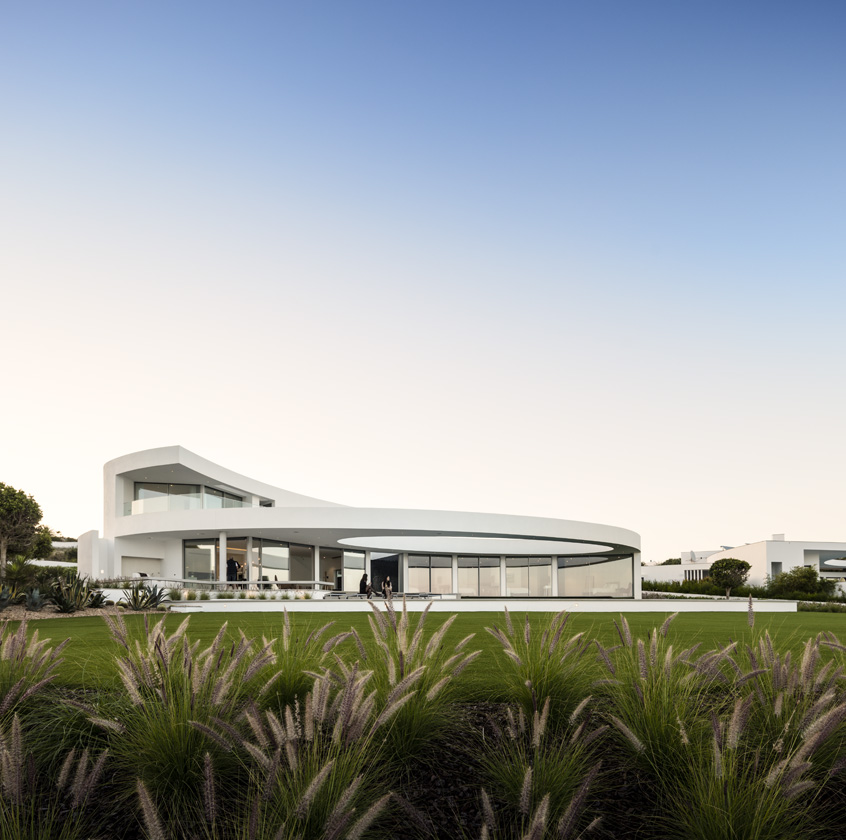

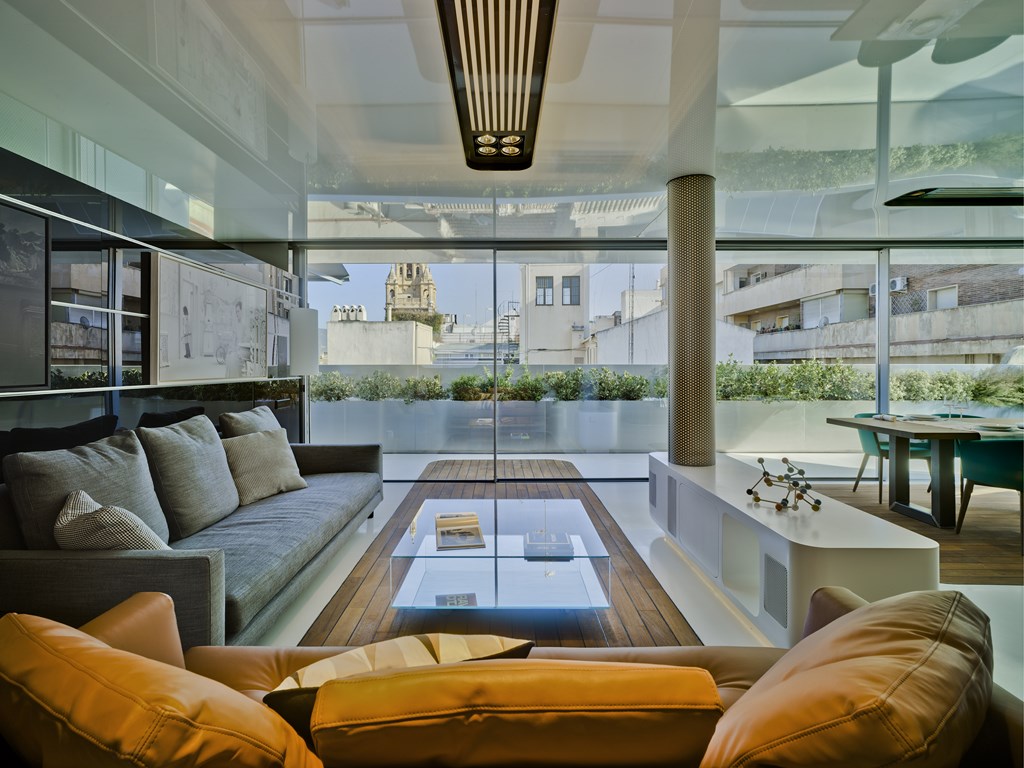

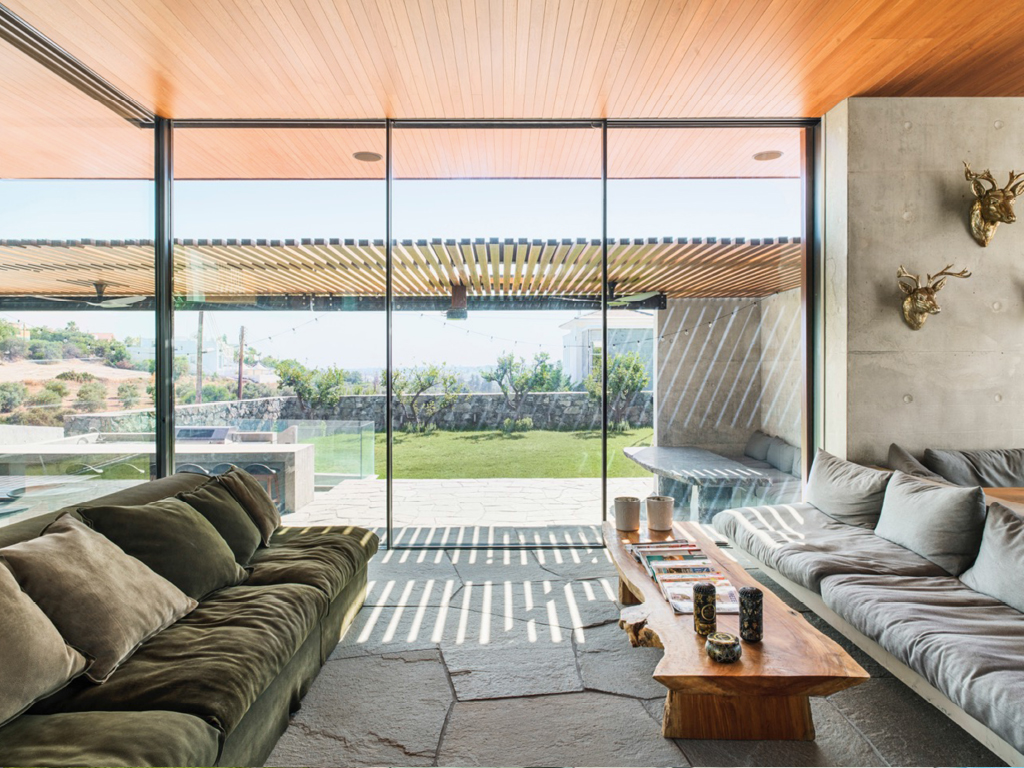

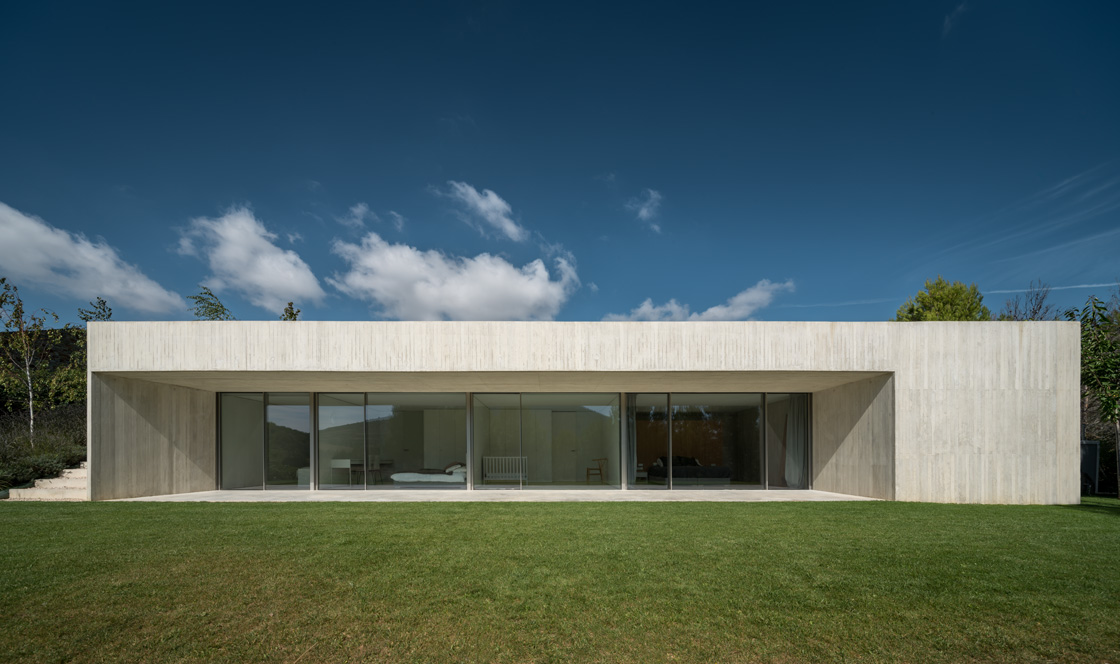

Galéria realizácií
Technické údaje
Maximálne zasklenie
30 mm
Možnosti otvárania
Posuvné 2, 4 a 6 krídlový
Možnosť troch koľají
1 krídlo+1 fix / 1 krídla+1 fix
Galandage 1 a 2 krídla
Spojenie v rohoch 90° bez rámu
Časti
Rám: 116 mm – 182 mm trojkoľajový
Krídlo: 37 mm
Hrúbka steny profilov
Dvere: 1,7 mm
Šírka polyamidovej vložky
od 16 do 24mm
Maximálne rozmery / krídlo
Šírka (L) = 2500 mm
Výška (H) = 3000 mm
Zasklená plocha 14 m²
Maximálna hmotnosť/krídlo
320 kg Manuálne
Konzultovať hmotnosť a maximálne rozmery podľa typu.
Povrchové úpravy
- Možnosť dvojfarebnosti
- Lakované farby (RAL, metalické a textúrované)
- Lakované imitácie dreva
- Antibakteriálne lakovanie
- Eloxovanie
Súčiniteľ prestupu tepla
Uw od 1,3 (W/m²K)
Konzultovať typ, rozmery a sklo
Zvuková izolácia
Rw=41 dB
Prievzdušnosť
(EN 12207:2000): Trieda 4
Vodotesnosť
(EN 12208:2000) Trieda 7A
Odolnosť proti vetru
(EN 12210:2000) Trieda C5
Skúška na referenčných dverách 1,23 x 1,55 m, 1 krídlo + 1 fix
